行测中的图形推理，因为题型多变且形态各异，很多小伙伴其实都只是在凭感觉在做题，但是感觉是虚无又不靠谱的，想想这个专项题目所占的分值，错得多了也很可惜。这时候就需要积极开动脑筋来寻找其中的规律了，对于图形推理中截面图的题目因其要求空间思维，也让很多小伙伴敬而远之，这里，中公教育专家通过简单的方法让此类题型不可怕。

一、定义：截面图指所截开部分的投影，其形状表示被切物体。

二、常见立体图形截面图：

截面的方式：横截、竖截、斜截

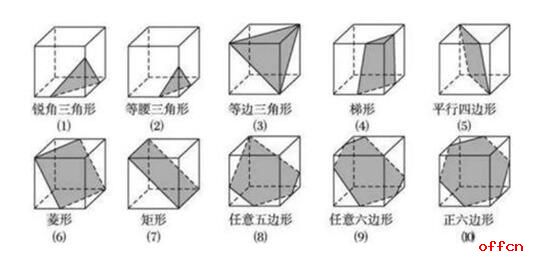

1、立方体

在这里中公教育专家给大家强调一下，正六面体斜截面不会出现以下几种图形：直角三角形、钝角三角形、直角梯形、正五边形。

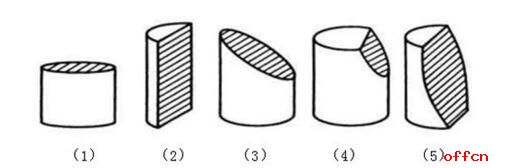

2、圆柱

在这里一定要记住的是圆柱是截不出梯形的，只能截出曲面的图形。

三、截面图的解题小技巧：

1、截面边数≤面数(如：立方体，截面边数最多可以截出正六边形)

2、截直线立体图形永远不会出现曲面

3、截曲线立体图形的曲面时，不会出现直面(除垂直竖切)

4、混合图形分开截叠加

四、练一练：

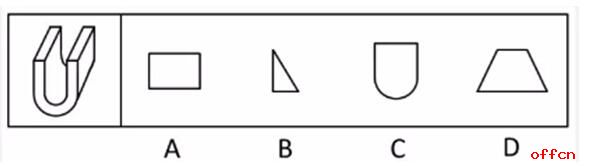

整体结构

以下哪项能由题干截出?

答案：A。

【中公解析】本题较为简单，一眼就可以发现从靠近“U”型立体图形的边缘截开即为A选项，本题BD比较容易排除，由于题干的立方体呈“U”型，因此部分考生误选了C，但一定要注意“U”的中间是空心而不是实心，因此C是不成立的。

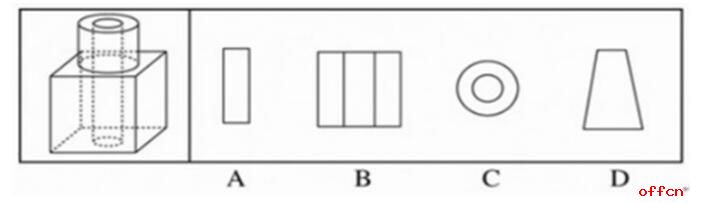

混合结构

以下哪项不能由题干截出?

答案：B。

【中公解析】A选项竖截下面正方体不碰触中间部分可以截得;C选项横截上半部分的圆柱体即可;D选项截下面的正方体即可;B选项的图形只能竖直截，但是竖直截的情况下上面少了一部分，所以B选项是不能由题干截出的。故正确答案为B。
